無線開關量對傳模塊

簡介

無線開關量對傳模塊XL60D，由一對XL60D采集模塊組成，從一端模塊輸入的開關信號，無線對傳到另一端輸出開關信號。開關信號是一對一的輸入、輸出，DO隨著對應DI的變化而變化。

XL60D的通信方式是LoRa無線傳輸方式，每臺XL60D主機模塊，最多配兩個開關量I/O模塊。

應用

1、用于遠程起、停設備。在值班室、操作室、監控室，需要遙控設備的起、停，特別是設備安裝在戶外或環境較惡劣的場景；

2、報警信號遠傳。在有毒有害氣體環境，監測特殊設備、場所的報警信號，通過無線方式傳到值班室或監控中心；

3、現場控制器、操作按鈕，繼電器、接觸器的輔助接點，通過開關量對傳的方式，接入PLC等采集設備。

概述技術說明資料下載

一、概述

XL60D無線開關量對傳模塊是成對使用。一端采集開關信號（干接點），另一端相應的輸出端口，輸出和輸入端相同的接點狀態信號。

輸出端輸出的是繼電器無源接點信號，可直接用于驅動聲光報警器，或是接入控制回路中，起、停設備，接入PLC，不對原來的設備或控制系統產生任何電氣影響。

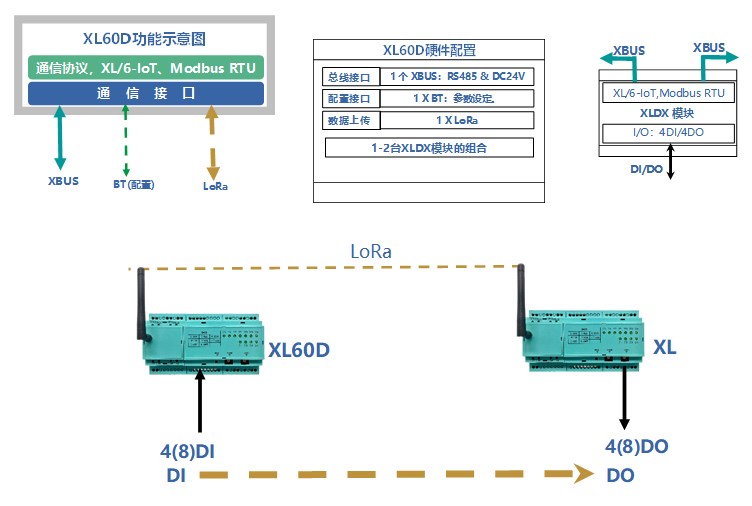

二、硬件配置

無線開關量對傳模塊，由1個主機模塊和1至2開關量輸入或輸出模塊DX組成。

開關量對傳模塊是成對使用，通過LoRa無線通信方式聯接。一端的開關量輸入，透傳到另一端的開關量輸出。開關量是一對一的輸入、輸出。

技術參數

LoRa	頻段	頻段：400-510MHz，863-928MHz；按不同地區規定的頻段供貨。中國大陸頻段：400-510MHz ；
	通訊參數	發射功率：20dBm，100mW；接收靈敏度：-148dBm。信道數：32。單包數據：250字節；空中速率可設置： 300~19200bps。
	傳輸距離	理想傳輸距離，15Km；工廠環境傳輸距離，300m至5Km，不同的地理環境，通信距離差別大。
WI-FI	頻段	頻率：5.150 – 5.875 GHz。
	通訊參數	無線標準：802.11 b/g/n/ac。最大傳輸速率：433.3M。最大發射功率：18dBm。
	傳輸距離	視距，500m。
運營商網絡	網絡制式	全網通
	通訊參數	NB-IoT，UL:66kbps；DL：34kbps；LTE，UL：375kbps，DL：300kbps； GPRS，85kbps（DL/UL）。
	傳輸方式	NB-IoT；4G（向下兼容）
RS485	數據位：7，8；停止位：1，2；校驗位：None，Even，Odd；波特率：1200 bps ~115200Kbps；
BT	BT 2.0。
DI/DO	開關信號：無源、NPN型接點，DC24V電壓以下有源接點；開關信號輸出：繼電器接點，NO、NC可選，接點參數：AC250V、5A DC30V、5A?？蛇x：4DI/4DO，4DI/2DO模塊。
AI	模擬信號輸入：DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等等；溫度傳感器：PT100、PT1000、Cu50，以及S、J、K型的熱電偶；輸入隔離：2.5KVDC；絕緣電阻：100MΩ，500VDC；轉換精度：0.1%F.S.；可選4AI模塊。
AO	模擬量輸出，輸出參數：DC0～20mA、DC4～20mA;可選4AO模塊。
電源	工作電壓：DC24V；最大功耗：≤10W。
防護等級	外殼：PE材料，防護等級IP50；導軌安裝。
使用環境	全工業級設計，環境溫度：-40～+85℃；環境濕度：相對濕度95%。
抗沖擊振動	IEC 68-2-6 and IEC 68-2-7 沖擊: 30g, 11ms周期的半波正弦波, 18次振動: 0.5 mm 峰-峰, 10-60 Hz
抗電磁干擾	EMC：EN6100-6-2，10 V/m, 80-2700 MHz；
外形尺寸	主機尺寸：53mm 95mm 95mm；模塊外形尺寸：106mm * 97mm * 97mm。
